TM-20-39主要用于输送、转运和给料环节的状态检测。根据说明书，其用途包括：
| 应用位置 | 检测用途 |
|---|---|
| 溜槽或物料转接处 | 检测物料堵塞造成的探头倾斜 |
| 皮带或振动给料机 | 检测有料、缺料或无料状态 |
| 翻车机卸料位置 | 作为卸料状态探测头使用 |
| 输送机皮带附近 | 在匹配的安装结构下用于跑偏探测 |
同一触点状态在不同应用中可能代表不同含义。例如，物料推动探头倾斜，在料流检测中可以表示“有料”，在堵塞检测中则可能表示“堵料”。应根据安装位置和正常运行状态设置报警逻辑。
产品适用于能够通过物料或被测机构的运动，使悬挂探头发生倾斜的检测位置。选型时应重点核对：
探头能够自由摆动：安装处应有足够空间，避免探头被槽壁、支架或积料卡住。
正常状态可以区分：明确正常运行时探头应保持垂直，还是由料流推动产生倾斜。
接触条件适合探头：根据物料粒度、冲击、粘附和磨损情况选择安装位置。
现场温度符合配置：常规温度参数与高温定制条件分别确认。
检测方式与用途匹配：跑偏、卸料、堵料和缺料检测应分别设计安装位置，不能照搬同一套报警逻辑。
说明书还提供了料位／液位应用示意，具体结构和配套条件应另行确认，不能仅凭示意图将探头当作连续料位计或液位计使用。
垂直悬挂的探头受到外力作用、偏离垂直位置15°以上时，内部触点动作，表现为常闭触点断开或常开触点闭合。外力撤销、探头恢复垂直状态后，触点恢复原状态。
| 项目 | 说明书参数或说明 |
|---|---|
| 产品型号 | TM-20-39 |
| 产品名称 | 倾斜开关／溜槽堵塞开关／煤溜开关 |
| 开关结构 | 水银开关，按本说明书描述 |
| 安装姿态 | 垂直悬挂 |
| 动作条件 | 偏离垂直位置15°以上，按说明书表述 |
| 输出形式 | 触点通断变化；实际接点形式与引线定义按供货资料确认 |
| 复位方式 | 外力撤销且探头恢复垂直状态后，触点复位 |
| 额定温度 | -20℃～100℃ |
| 高温定制 | 说明书注明可定制200℃，具体适用部件与使用条件需确认 |
| 外壳材质 | 铸钢 |
| 电缆长度 | 6000 mm，可定制 |
| 触点电气额定值 | 订货时按所需回路电压、电流及负载类型确认 |
15°以上是说明书中的动作条件描述，不代表角度测量精度，也不意味着该动作角度可以调节。
说明书列有以下两组尺寸数据，但未标明各自对应的具体规格。订货前应依据确认图纸核对所供探头。
| 项目 | 说明书第一组数据 | 说明书第二组数据 |
|---|---|---|
| 探头长度 | 195 mm | 180 mm |
| 探头总长 | 230 mm | 210 mm |

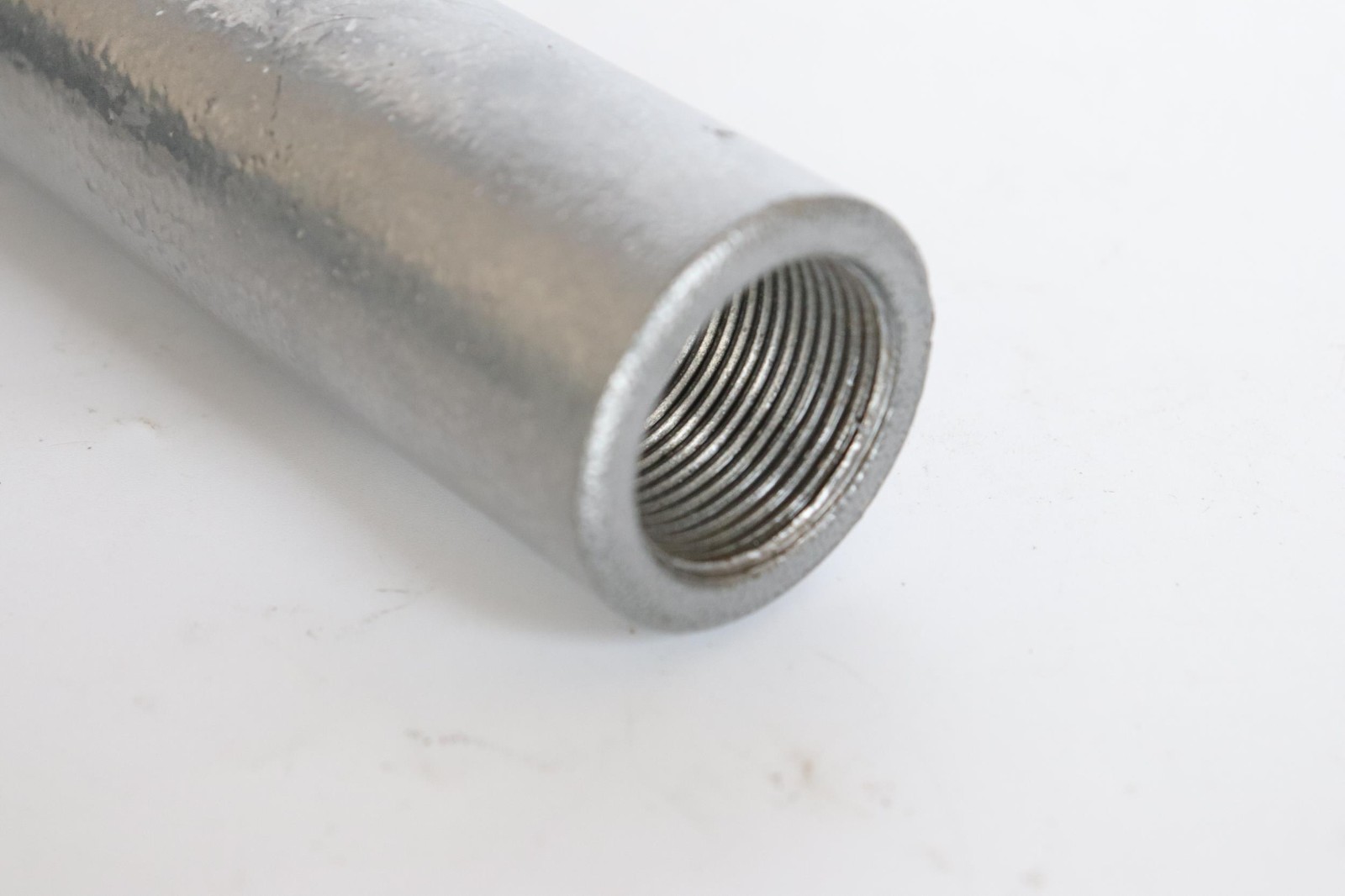

| 尾部连接螺纹 | M24×1.5×50 | M20×1.5×50 |
| 产品质量 | 1.5 kg | 1.2 kg |
表中螺纹按说明书原标注整理，具体连接尺寸与安装配件应结合图纸确认。
一套现场检测方案通常需要明确以下部分：

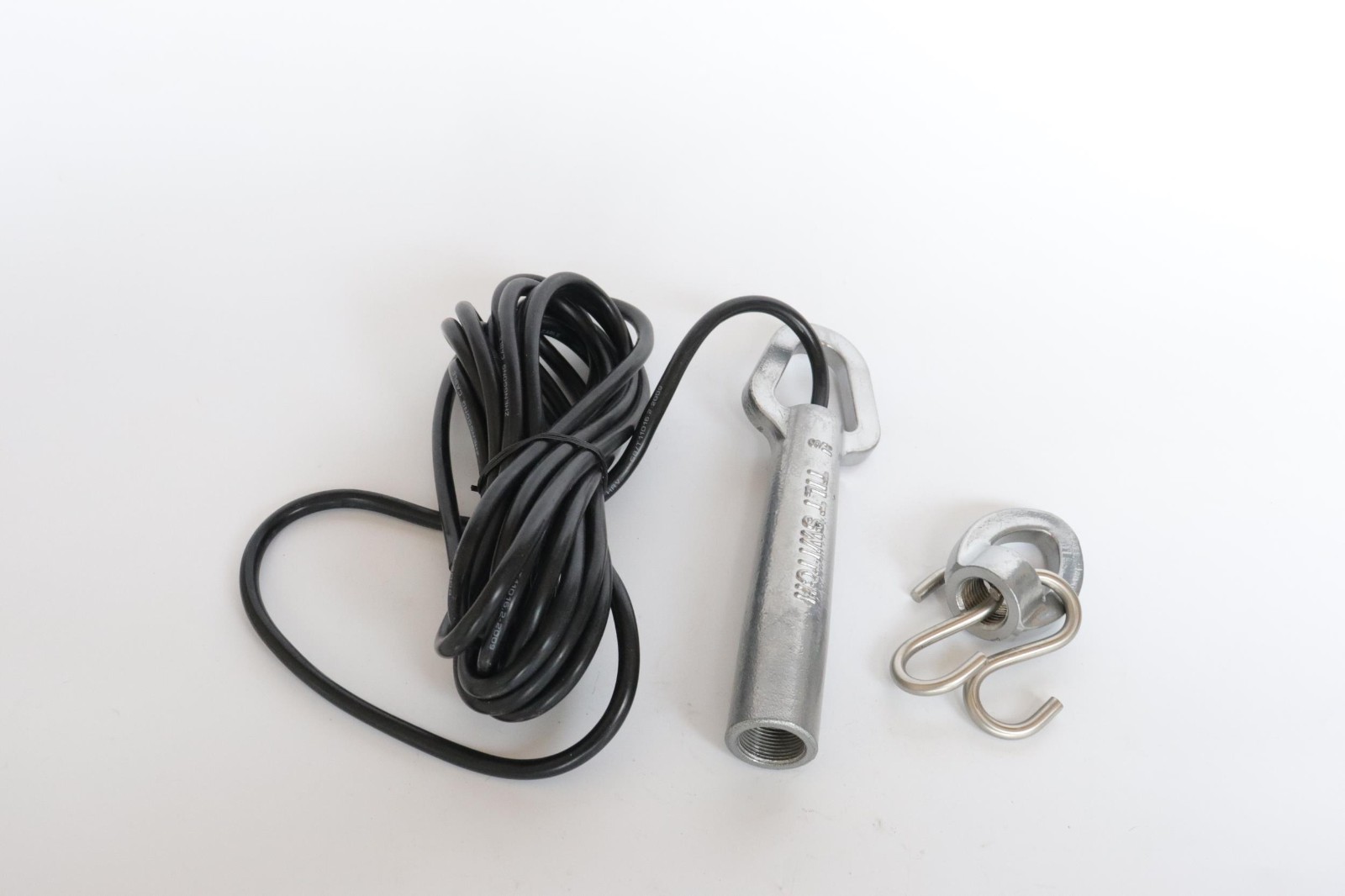

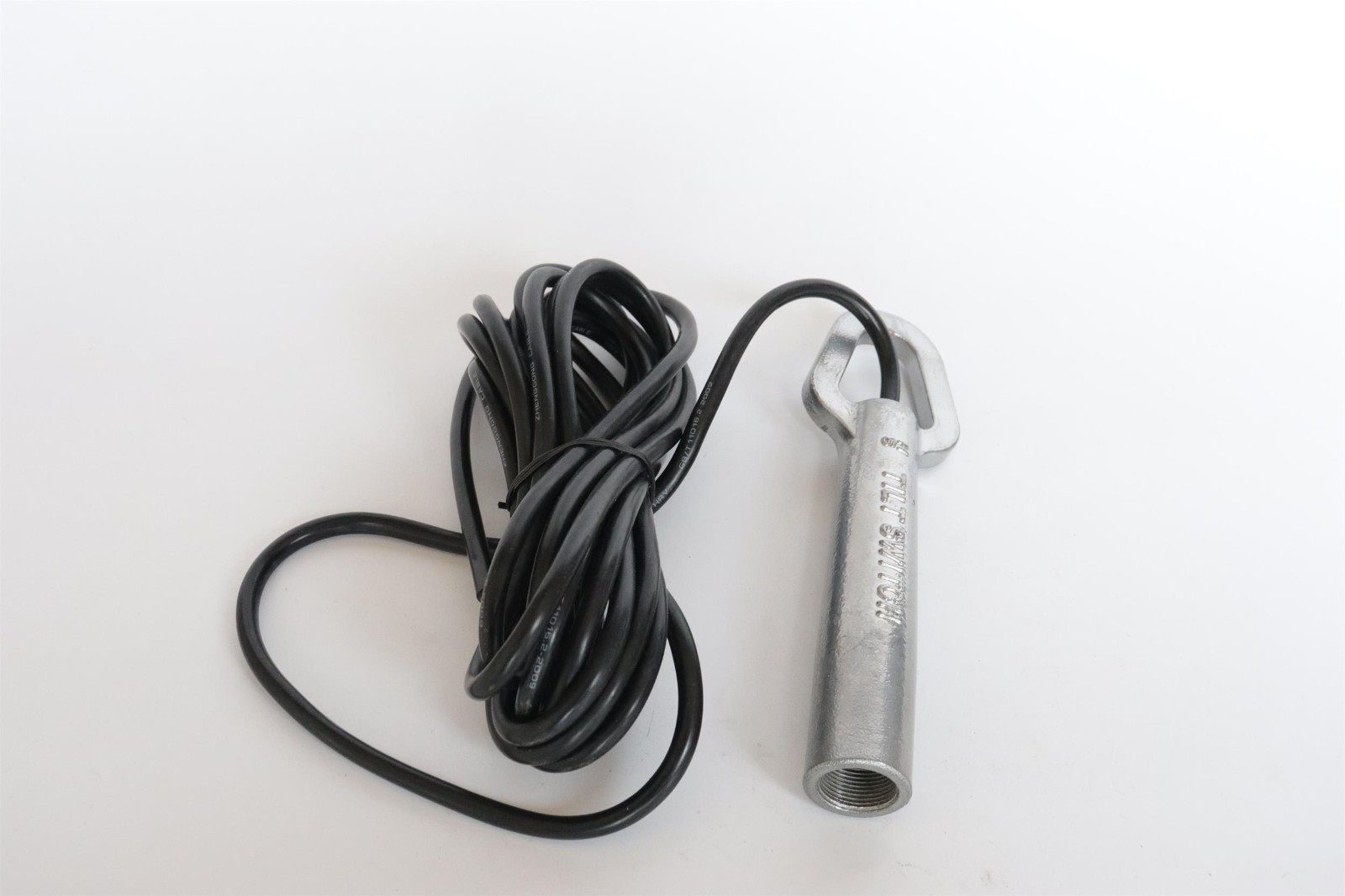

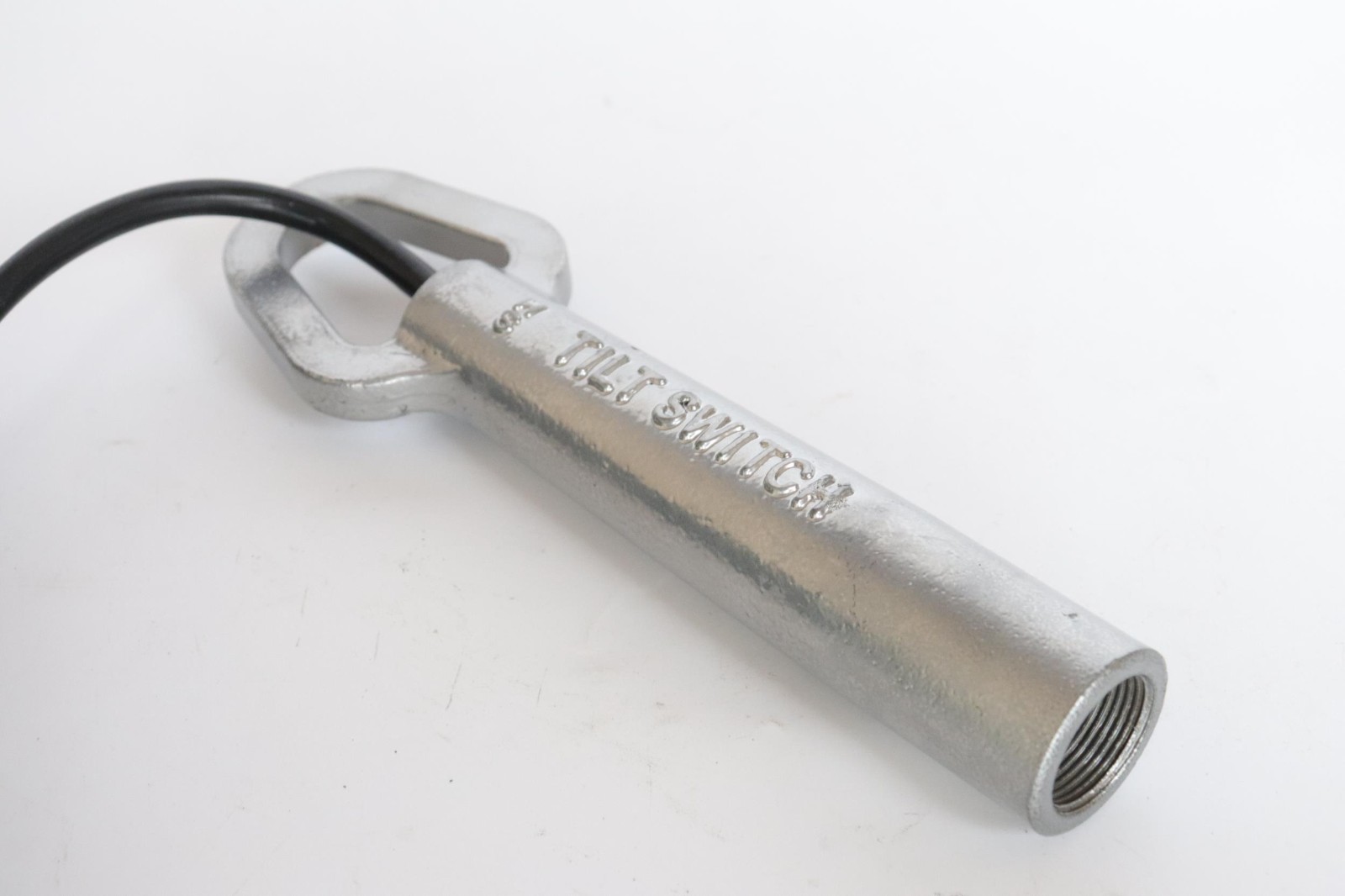

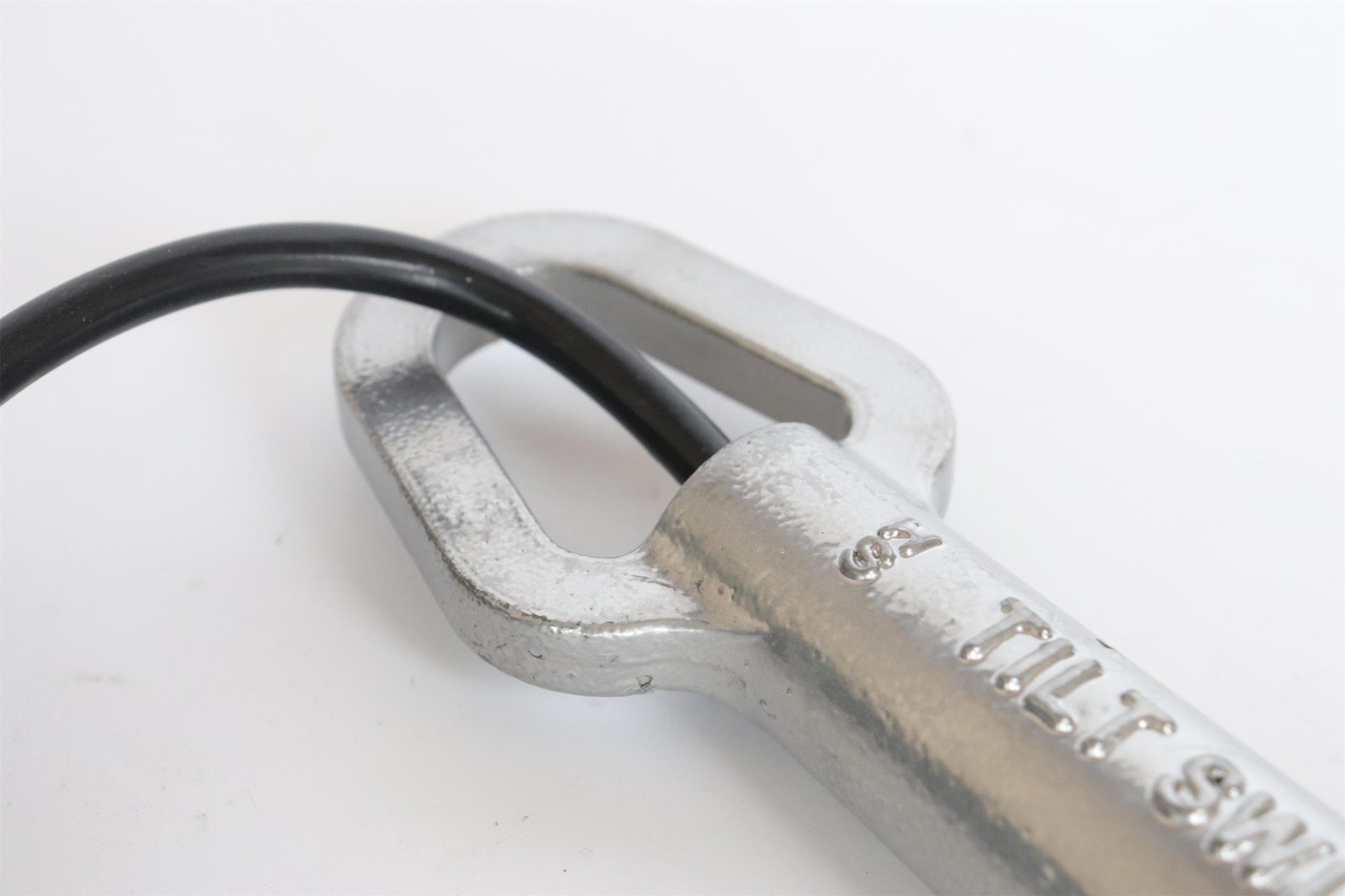

TM-20-39探头：根据温度、尺寸和触点要求确认供货规格。

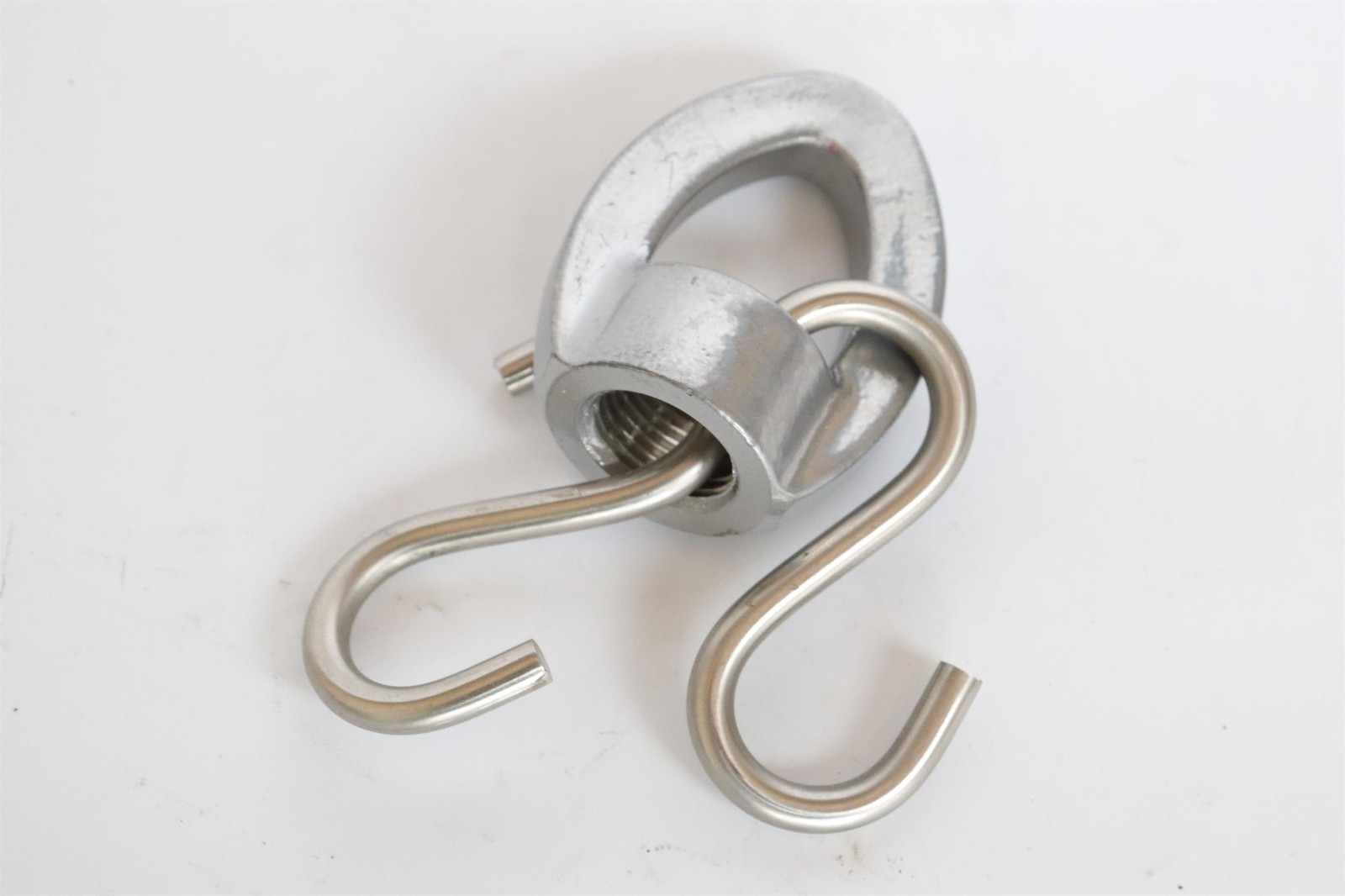

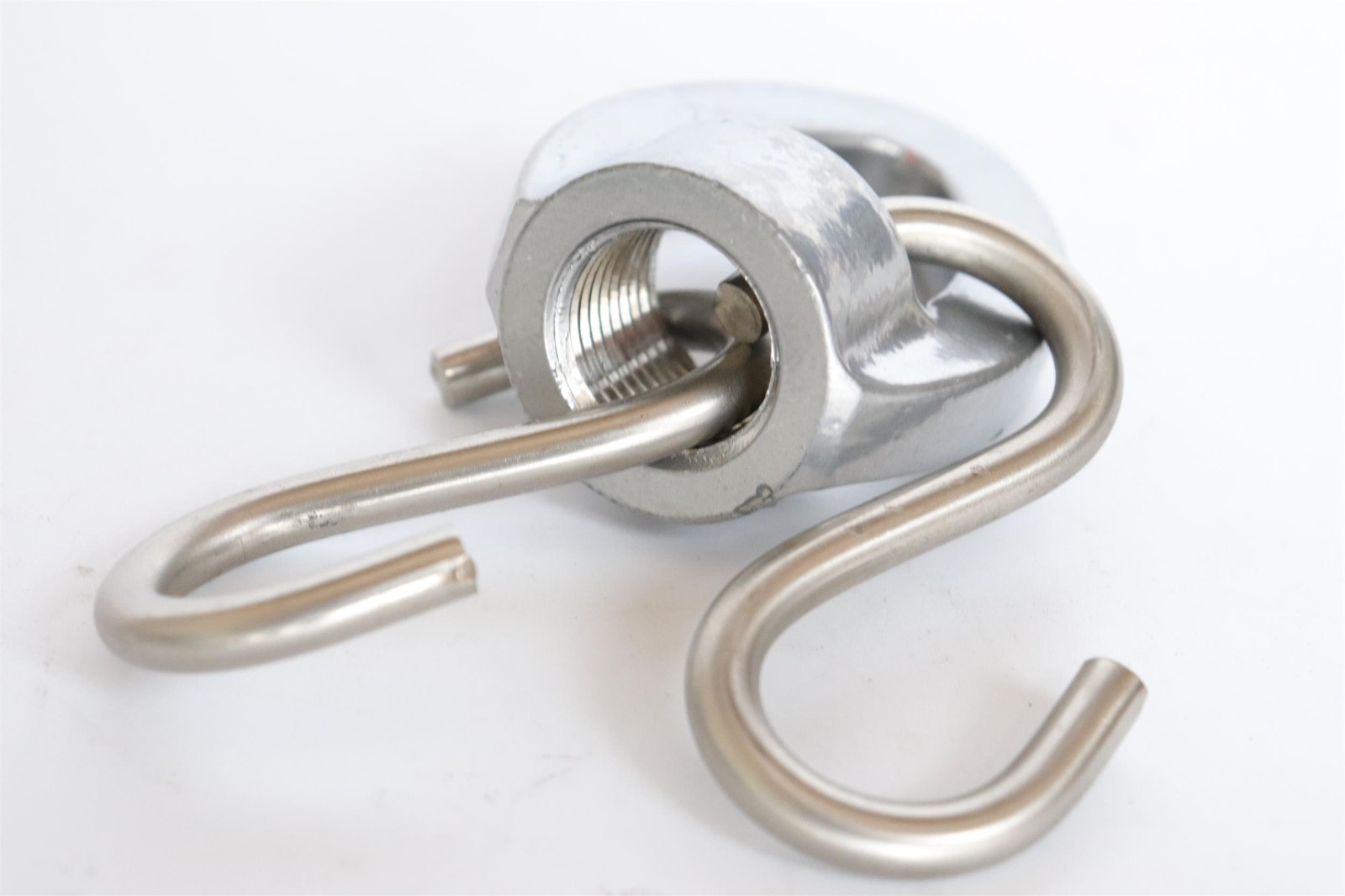

悬挂及固定配件：结合溜槽、输送机或给料机结构确定，使探头具有正常动作和复位所需的空间。

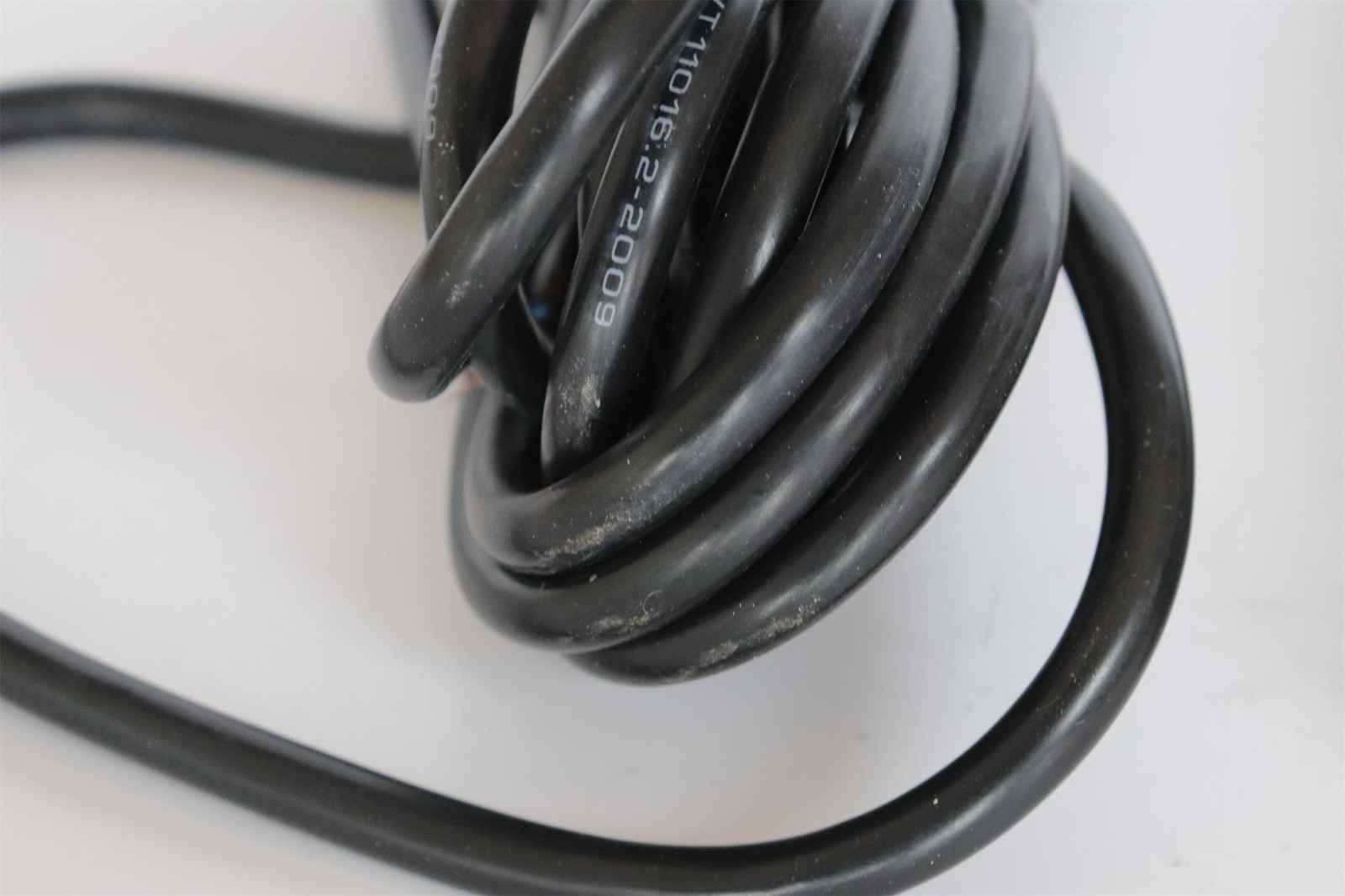

连接电缆：确认长度、走线位置及现场温度条件，避免电缆受到持续拉扯、夹压或直接磨损。
外部信号接收与控制设备：根据需要配套PLC输入回路、继电器、声光报警器或设备控制回路。
探头提供状态信号，报警显示和停机联动由配套控制系统完成。如需延时判断、状态保持或人工复位，应在外部控制方案中明确；本说明书未列出探头自带这些功能。
1. 先明确需要检测什么状态。
说明是用于溜槽堵塞、皮带有料无料、翻车机卸料还是跑偏检测，并提供正常与异常状态下物料或机构的运动情况。
2. 根据用途确定悬挂位置。
安装点应使需要检测的状态能够引起探头动作，同时尽量避开与检测无关的碰撞。探头应能自由倾斜，并在外力撤销后恢复垂直位置。
3. 核对尺寸、电缆和现场温度。
提供安装空间、连接方式、所需电缆长度，以及环境和接触物料的温度。需要200℃定制时，应明确探头、电缆及连接部分各自的使用条件。
4. 核对触点及接入回路。
在接线前确认实际接点形式、引线定义、触点额定电压与电流，以及外部设备的输入要求。不能把触点容量当作设备供电要求，也不能据此直接控制任意电机主回路。
5. 完成现场动作验证。
安装后分别检查正常状态、探头倾斜状态和恢复垂直后的信号，确认报警或联动逻辑与用途一致。如果正常料流会造成反复摆动，应结合现场验证结果，在控制系统中确定是否需要延时判断。
1. 倾斜开关和溜槽堵塞开关是同一个产品吗？
在本页中，两种名称对应TM-20-39。“倾斜开关”描述动作方式，“溜槽堵塞开关”描述其中一种应用，说明书也称其为煤溜开关。
2. 探头倾斜后一定表示堵料吗？
不一定。倾斜只表示探头受到外力并达到动作条件。堵料、有料或其他状态的判断，需要结合安装位置和控制逻辑确定。
3. 能测出每小时通过多少吨物料吗？
不能。TM-20-39提供触点通断信号，用于状态检测。需要瞬时流量和累计重量时，应配置电子皮带秤等计量设备。
4. 探头恢复垂直后会复位吗？
按说明书原理，外力撤销、探头恢复垂直状态后，触点恢复原状态。若探头被积料卡住，或外部控制系统设置了报警保持，应分别处理机械状态和控制状态。
5. 常规产品能直接用于200℃现场吗？
不能把200℃当作常规配置参数。说明书列出的额定温度为-20℃～100℃，200℃属于定制说明，应在采购前明确实际温度、接触方式和供货配置。
6. 采购前需要提供什么信息？
建议提供检测用途、物料名称及特性、安装照片或图纸、现场温度、安装尺寸、电缆长度、外部回路电压及输入要求，便于确认探头规格和配套方案。
资料名称：TM-20-39倾斜开关说明书
对应型号：TM-20-39
资料内容：产品用途、动作原理、技术参数及应用示意
文件格式：PDF
页数：1页
如需说明书、实际供货规格的尺寸图、接线资料或选型咨询，请联系徐州泰默机械设备有限公司。
联系电话：0516-82615430
手机：13813483502
