一、产品用途
TM-DB用于带式输送机输送带的纵向撕裂相关异常监测，主要检测以下情况：
异物穿透后的挤压：物料中的异物穿透输送带后，随着输送带运行挤压布置在下方的感知器。
出料口堵料挤压：溜槽出料口与输送带之间出现堵料，物料挤压布置在相应位置的感知器。
感知器动作后向控制线路提供开关信号，由控制箱发出报警和停机信号，配合现场控制系统及时处置，降低事故继续扩大的风险。
该装置依靠安装位置处的挤压触发检测。检测效果取决于异常是否能够作用到感知器，因此应围绕实际危险位置布置检测点。
说明书将本产品用于各行业带式输送机的输送带保护，并特别提及钢丝绳芯输送带发生纵向撕裂的风险。选型应重点关注以下条件：
| 现场条件 | 选型关注点 |
|---|---|
| 物料中可能混入杂物或金属件 | 评估异物穿透输送带后可能经过的位置 |
| 导料槽、落料口附近存在堵料风险 | 核对物料堵塞时能否挤压对应感知器 |
| 承载段输送带下方具备安装空间 | 核对感知器、支架与皮带、托辊等部件的相对位置 |
| 需要与输送机控制系统联动 | 明确报警、停机和复位的控制要求 |

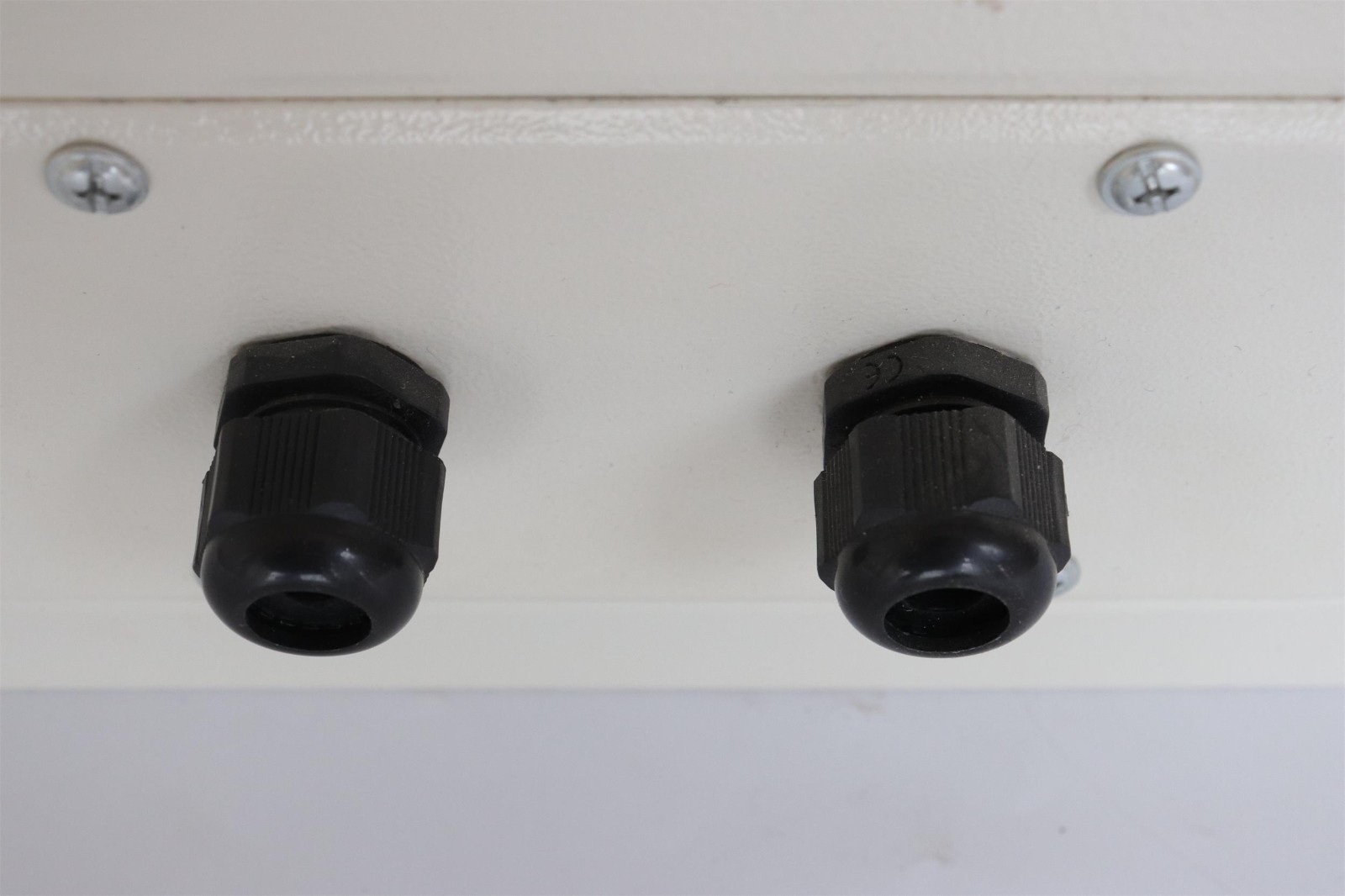

| 户外安装 | 说明书列明控制箱为户外型，现场应做好固定、进线及密封 |
选型前建议提供导料槽、落料口及上层输送带下方的照片或布置图，便于确认检测覆盖位置和安装条件。

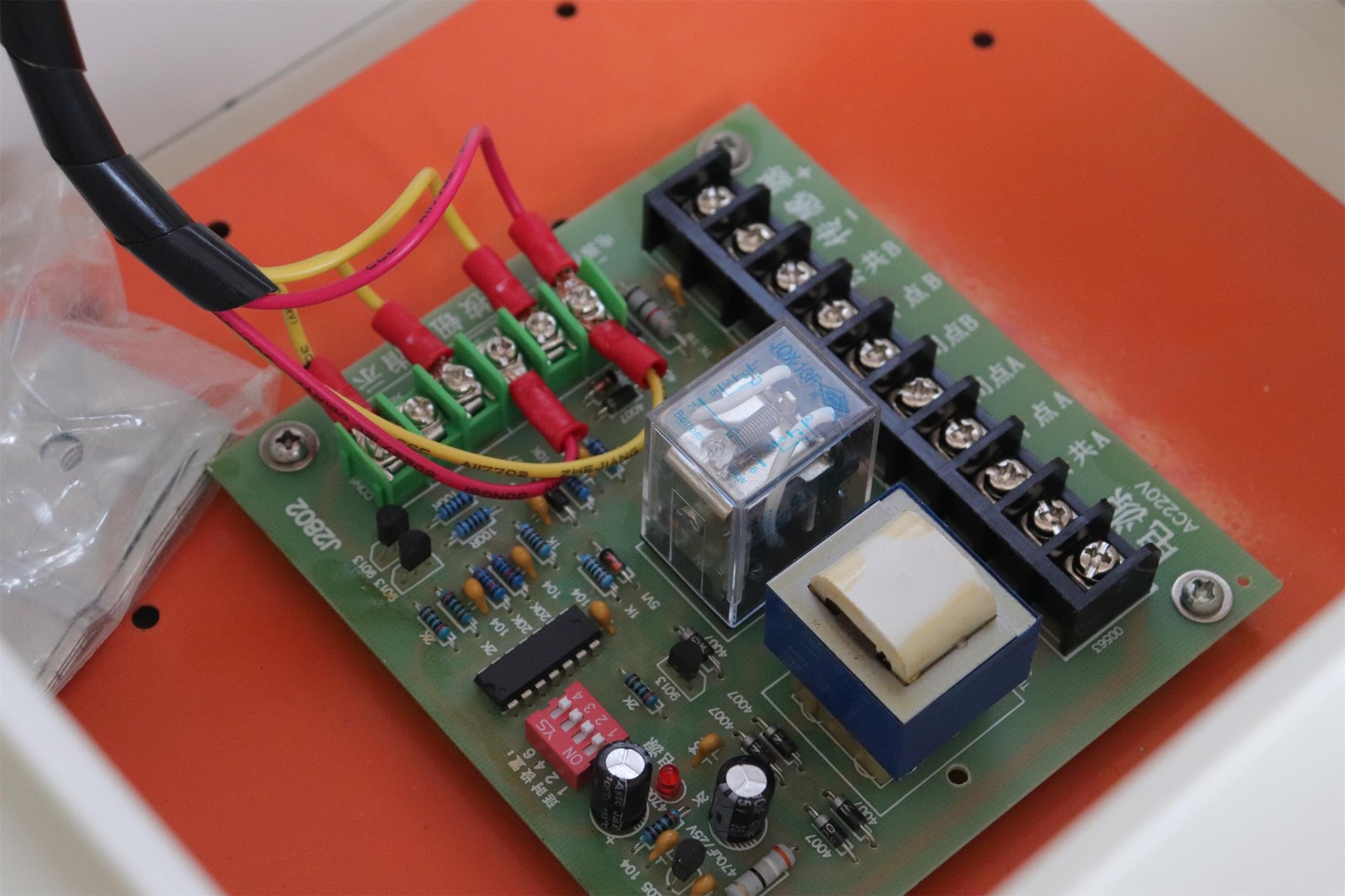

TM-DB由感知器和控制线路组成。感知器受到异物或堵塞物料挤压时产生开关信号，控制线路接收该信号，经过相应延时处理后输出报警及停机信号。

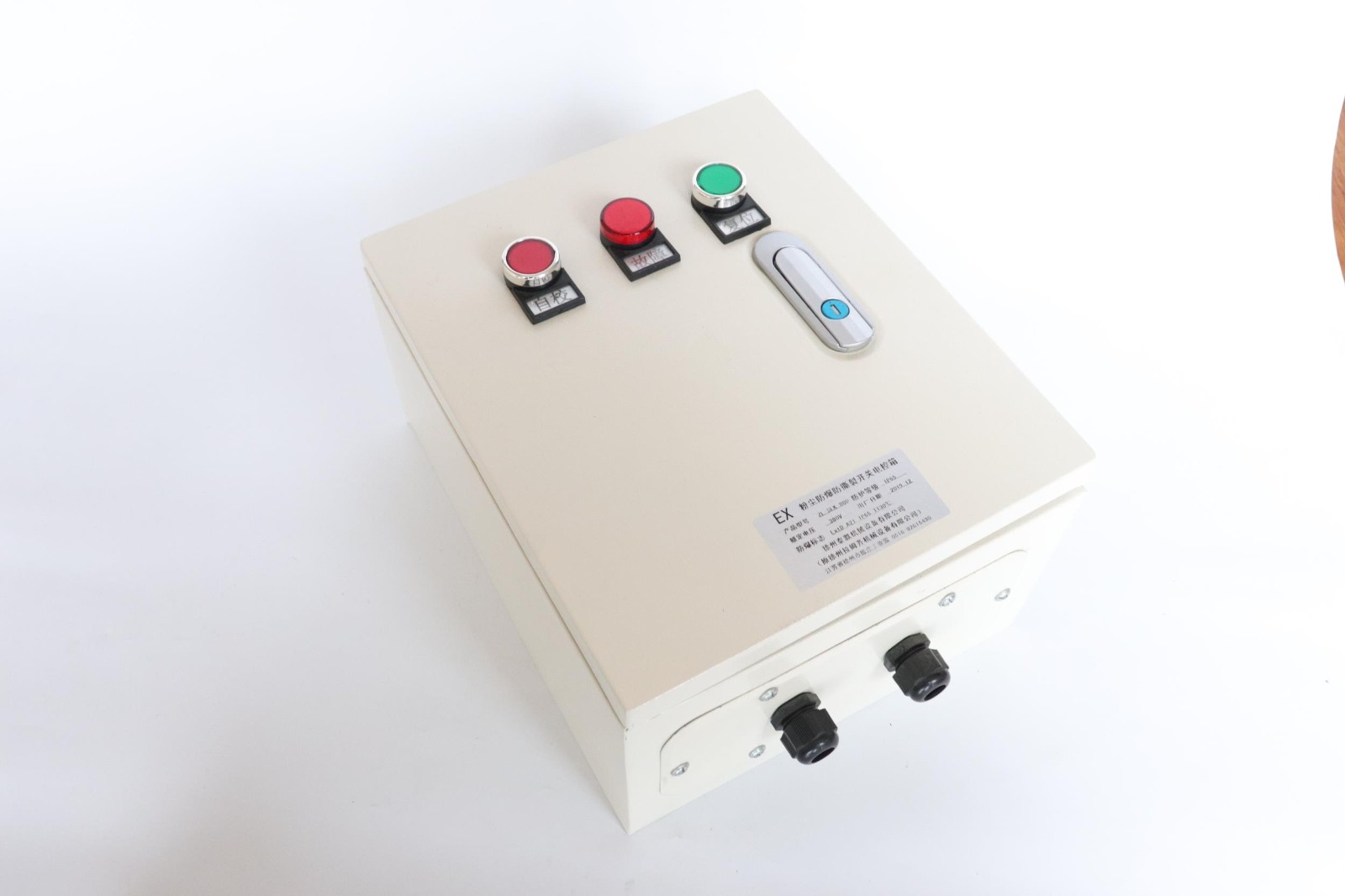

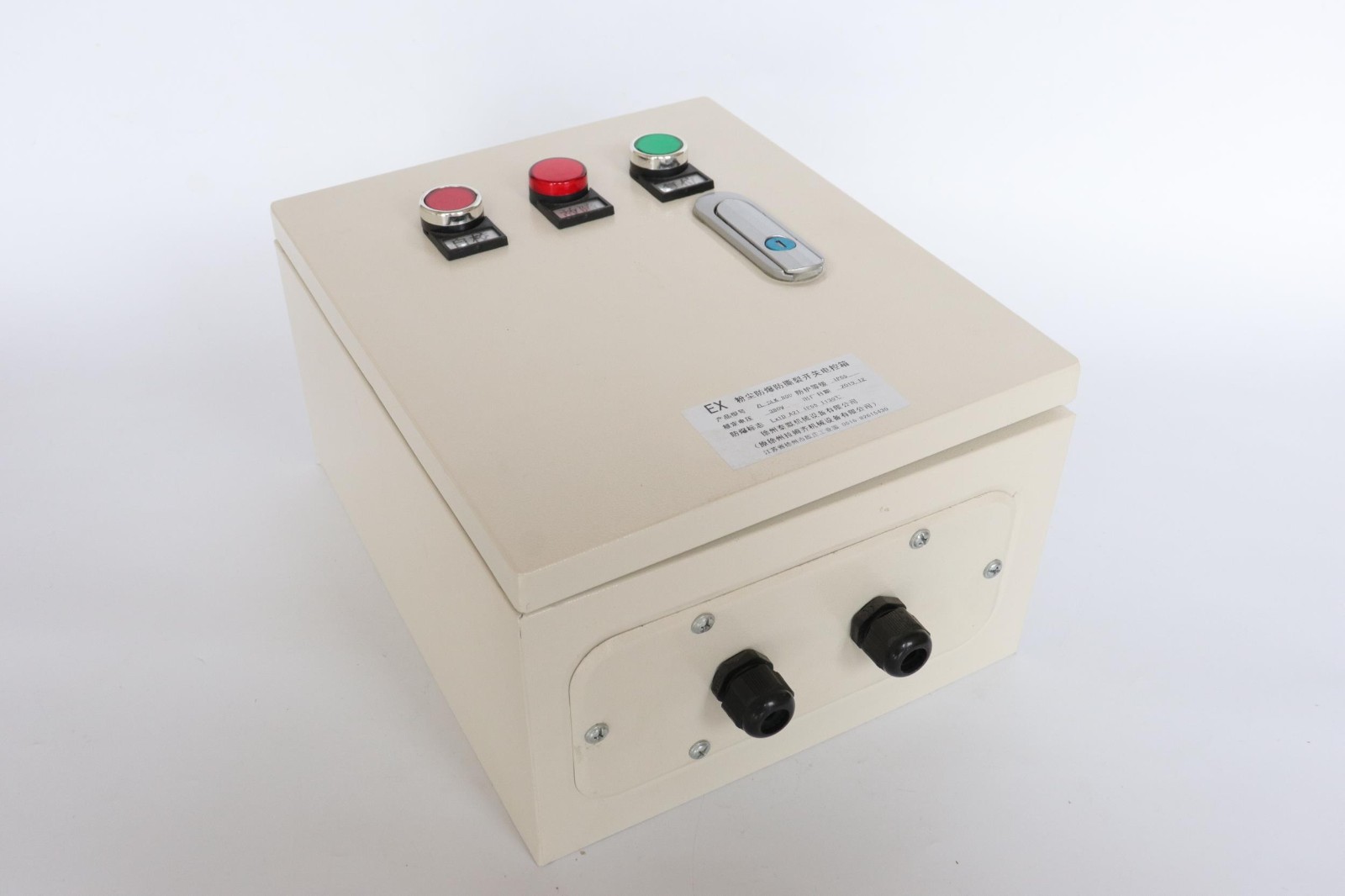

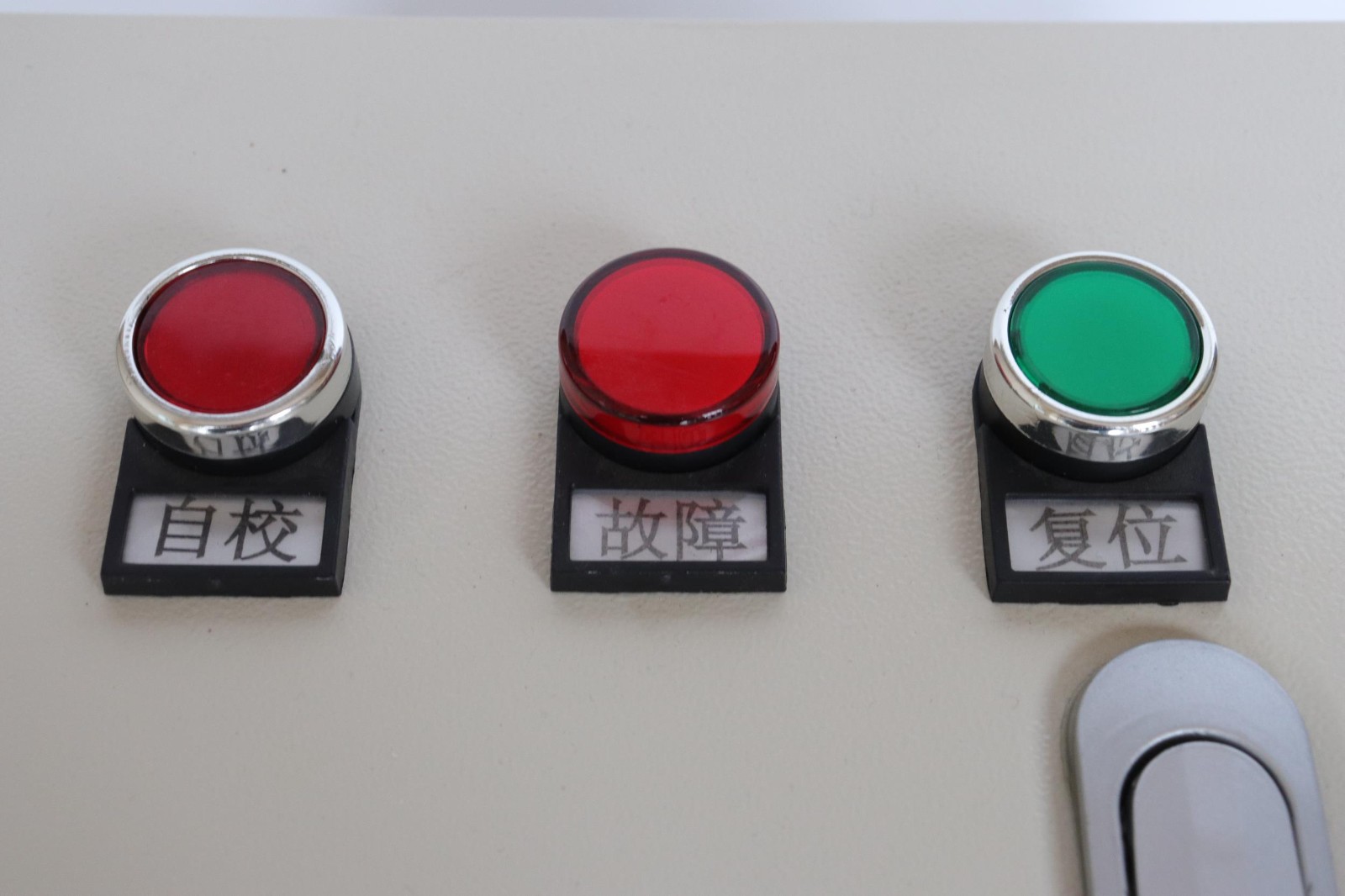

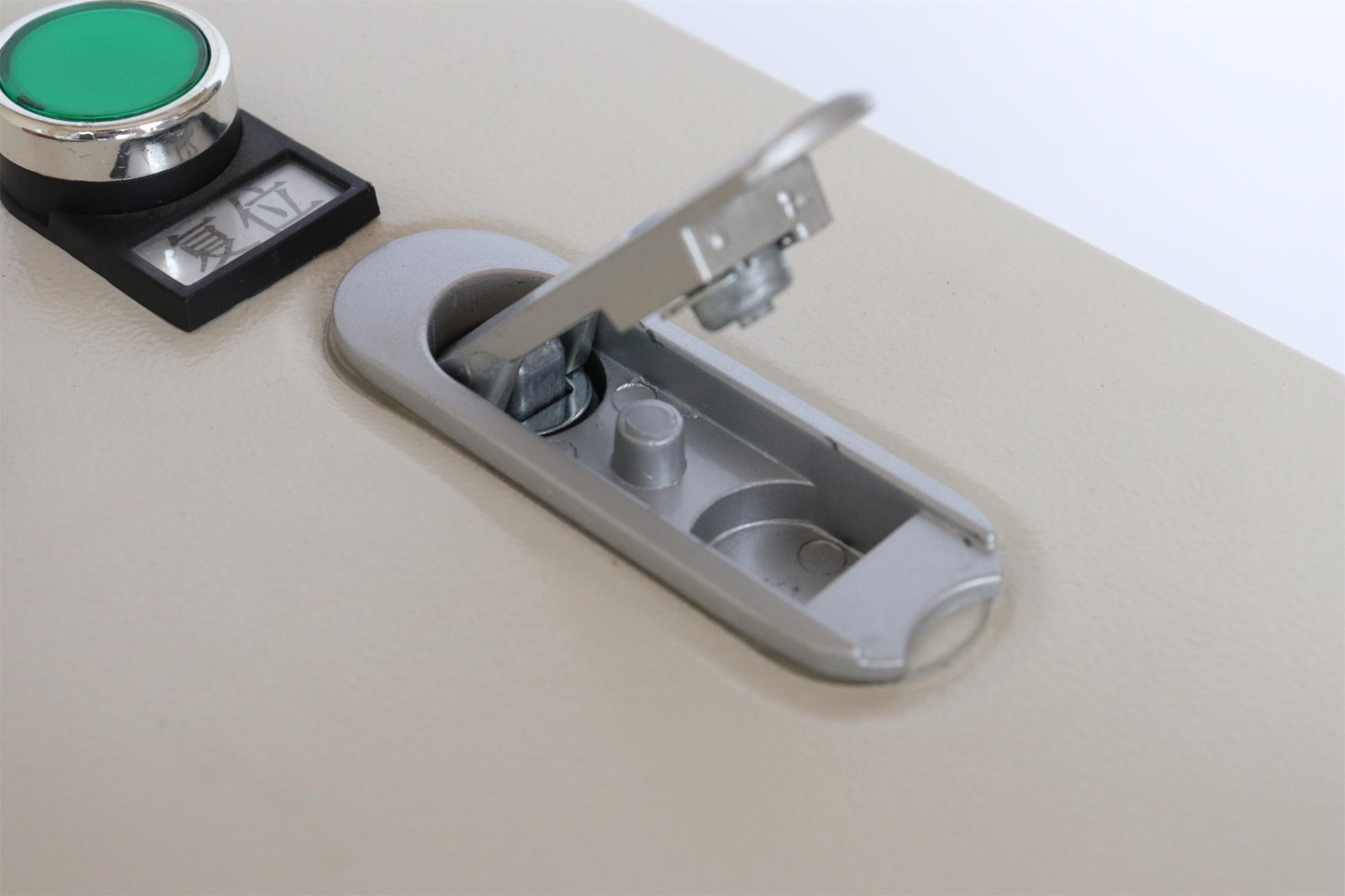

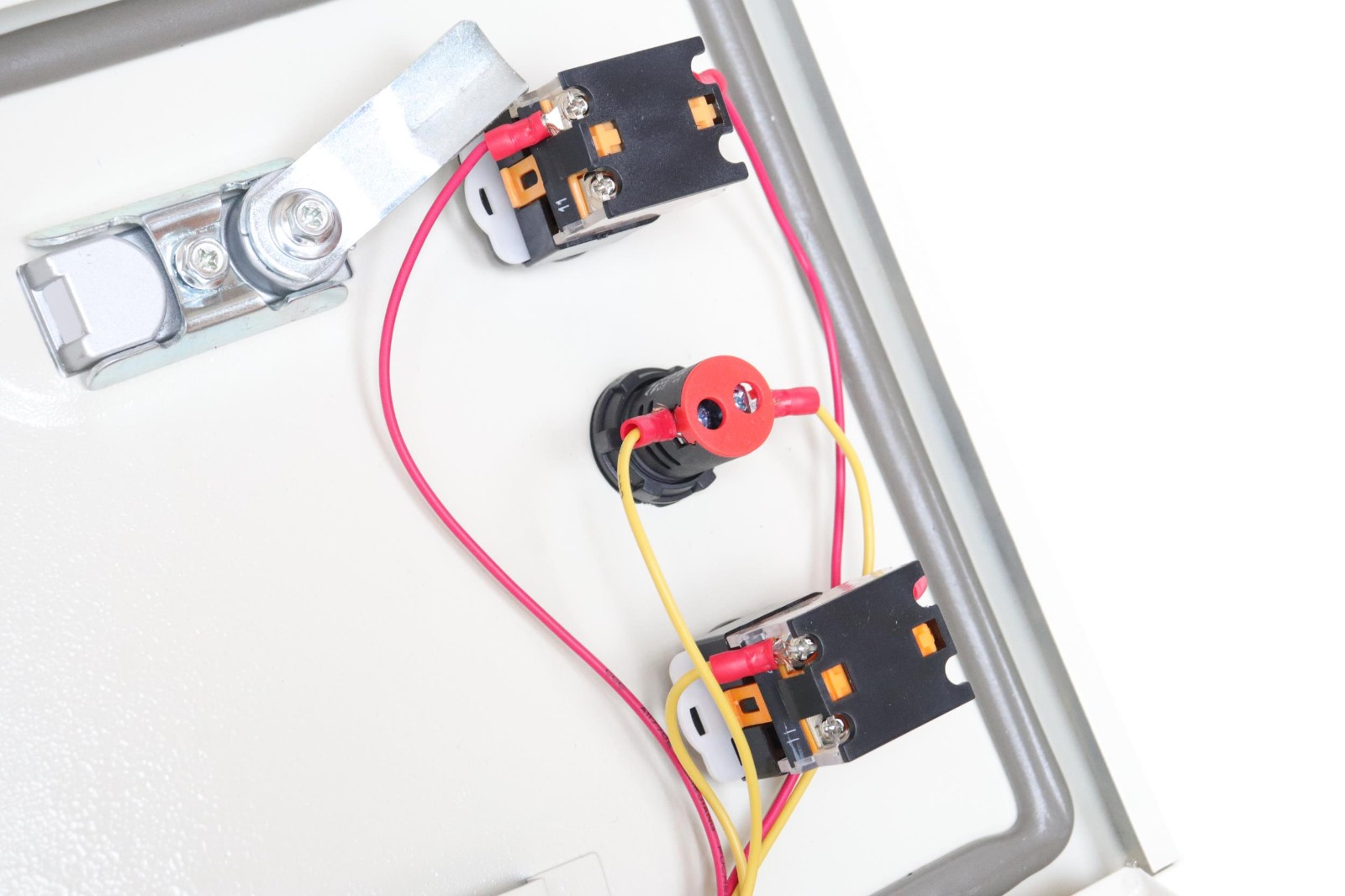

控制箱面板设有报警指示灯和自校按钮。按下自校按钮可模拟现场故障，检查相应报警功能。
| 项目 | 说明书参数或说明 |
|---|---|
| 产品型号 | TM-DB |
| 产品名称 | 纵向撕裂保护开关／输送带纵向撕裂监测装置 |
| 检测形式 | 胶囊式感知器，受挤压触发 |
| 工作电压 | AC 220 V，50 Hz |
| 输出接点 | 1常开、1常闭，组成一组转换接点 |
| 接点容量 | AC 220 V，5 A；实际负载条件需确认 |
| 输出延时 | 1–5秒 |
| 防护等级 | 说明书标注IP67，具体适用部件及密封要求按供货资料确认 |
| 控制箱形式 | 户外型 |
| 面板功能 | 报警指示、自校 |
| 单台控制箱配套数量 | 可与4–6个感知器配套使用，按说明书描述 |
说明书另有“每组可根据需要安装四支”的布置说明。检测组布置与控制箱配套数量应结合现场确定，具体供货数量以确认清单为准。
输出的常开和常闭接点属于同一组转换接点，不能理解为两套独立监测通道。
一套TM-DB监测方案通常需要明确以下配置：
胶囊式感知器：布置在需要检测的区域，感知异物或堵料产生的挤压。

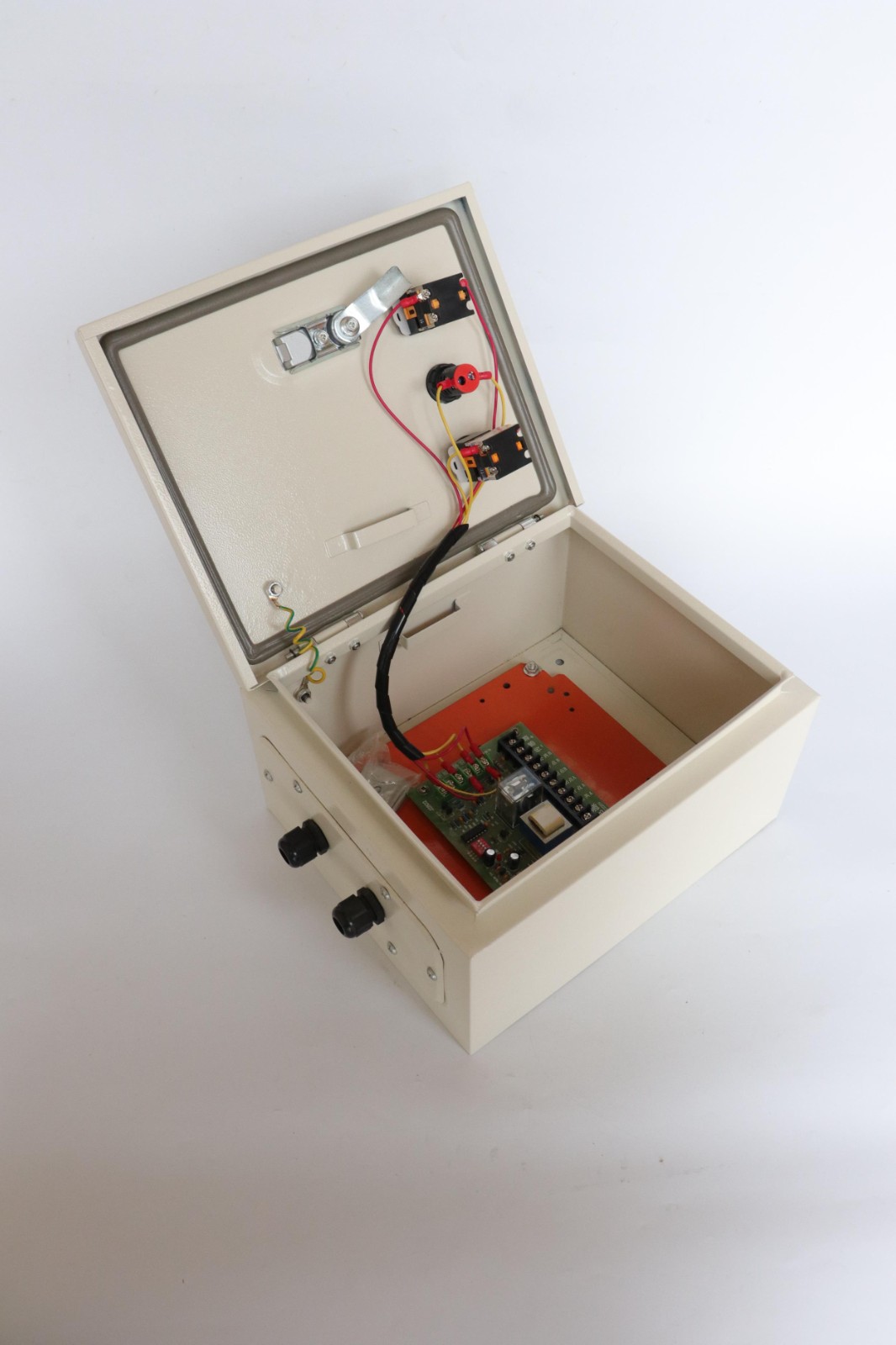

控制箱：接收感知器信号，完成相应延时、报警指示和输出控制。
安装支架及固定件：根据输送机结构、带宽和感知器尺寸确认。
连接线路：明确感知器至控制箱、控制箱至外部控制设备的距离及接线要求。
外部报警与停机回路：与现场设备控制系统配合，执行报警或停机联动。
控制箱输出的是控制信号。需要实现输送机停机时，应接入匹配的控制回路，不能将AC 220 V、5 A的接点容量理解为可直接切断任意输送机电机主回路。
1. 先核对导料槽和上层输送带的位置。
说明书给出的安装区域是导料槽下端、上层输送带下方。具体支架位置、安装间隙和固定方式，应根据现场结构及确认图纸确定。
2. 按危险位置安排检测点。
结合异物可能穿透的位置、落料口结构和堵料区域，确定感知器数量及布置。不能只按控制箱能够连接的数量确定保护范围。
3. 区分正常运行接触与异常挤压。
检查正常运行时的皮带下垂、跳动、托辊位置及积料情况，使正常工况与需要报警的异常工况能够区分，避免布置不当影响设备运行或造成误动作。
4. 明确延时和停机联动要求。
说明书给出的输出延时为1–5秒。实际设置应结合现场保护要求确认，同时核对后续控制回路及输送机的停机响应。
输出延时只是整个动作过程中的一个环节，不能直接当作设备完全停稳所需的时间。
5. 分别验证自校与现场检测。
可用控制箱自校按钮模拟故障，检查相应报警功能；安装调试还应按确认方案验证实际感知器动作、信号传输、延时及外部停机联动。
6. 检查安装状态并维护。
定期检查感知器、支架、连接线路及控制箱密封状态，清理可能影响动作的积料。发现变形、损伤、松动或信号异常时，应及时处理并复核保护功能。
1. TM-DB靠什么检测输送带撕裂？
它采用胶囊式感知器。当穿透输送带的异物随皮带运动挤压感知器，或堵塞物料挤压相应位置的感知器时，装置产生开关信号并触发相应输出。
2. 任何位置出现裂纹都能检测到吗？
不能这样理解。本产品的触发条件是感知器受挤压。是否能够检测到某种异常，取决于感知器的安装位置以及异常是否会作用到它；选型时应明确需要覆盖的危险区域。
3. 一台控制箱可以配几个感知器？
说明书写明一台控制箱可与4–6个感知器配套，同时给出了每组可根据需要安装4支的布置说明。实际数量、分组及供货范围应按现场方案确认。
4. 自校按钮可以代替现场动作检查吗？
不能。自校按钮用于模拟故障、检查相应报警功能。实际感知器是否能被目标异常触发、线路是否正常、外部设备是否按要求停机，仍需分别验证。
5. 1–5秒延时是否等于输送机停机时间？
不是。它是说明书列出的输出延时。输送机从异常触发到完全停稳，还涉及外部控制响应和设备自身的停机过程，应结合现场系统确认。
6. 采购前需要提供哪些信息？
建议提供物料名称及可能混入的异物、皮带类型和带宽、运行速度、导料槽结构、拟检测位置照片、控制箱安装位置、线路距离，以及报警和停机联动要求。
资料名称：TM-DB纵向撕裂保护开关说明书
对应型号：TM-DB
资料内容：用途、技术参数、检测原理及感知器与控制箱实物照片
文件格式：PDF
页数：11页
如需说明书、安装尺寸图、对应配置的接线资料或选型咨询，请联系徐州泰默机械设备有限公司。
联系电话：0516-82615430
