一 产品用途

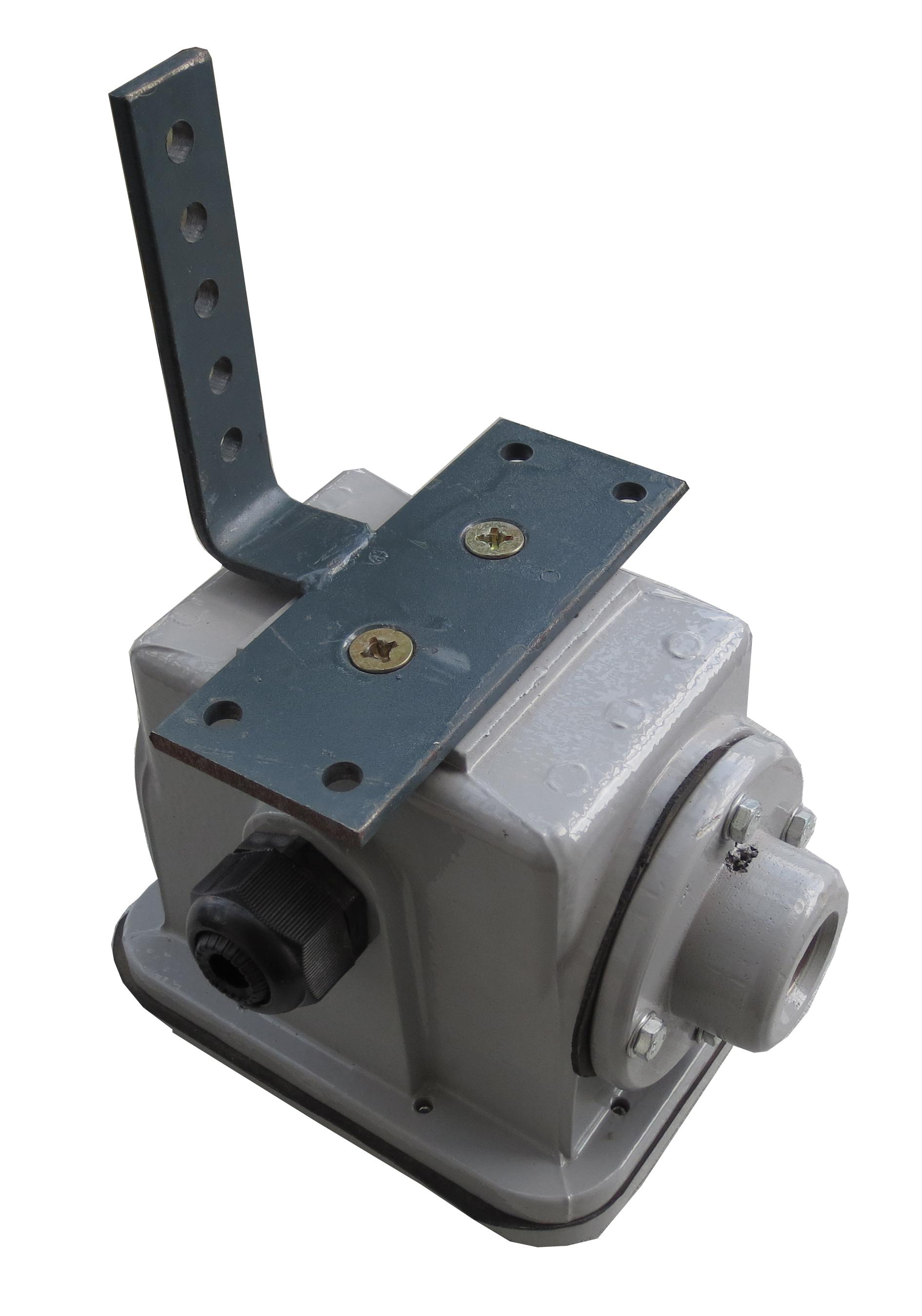

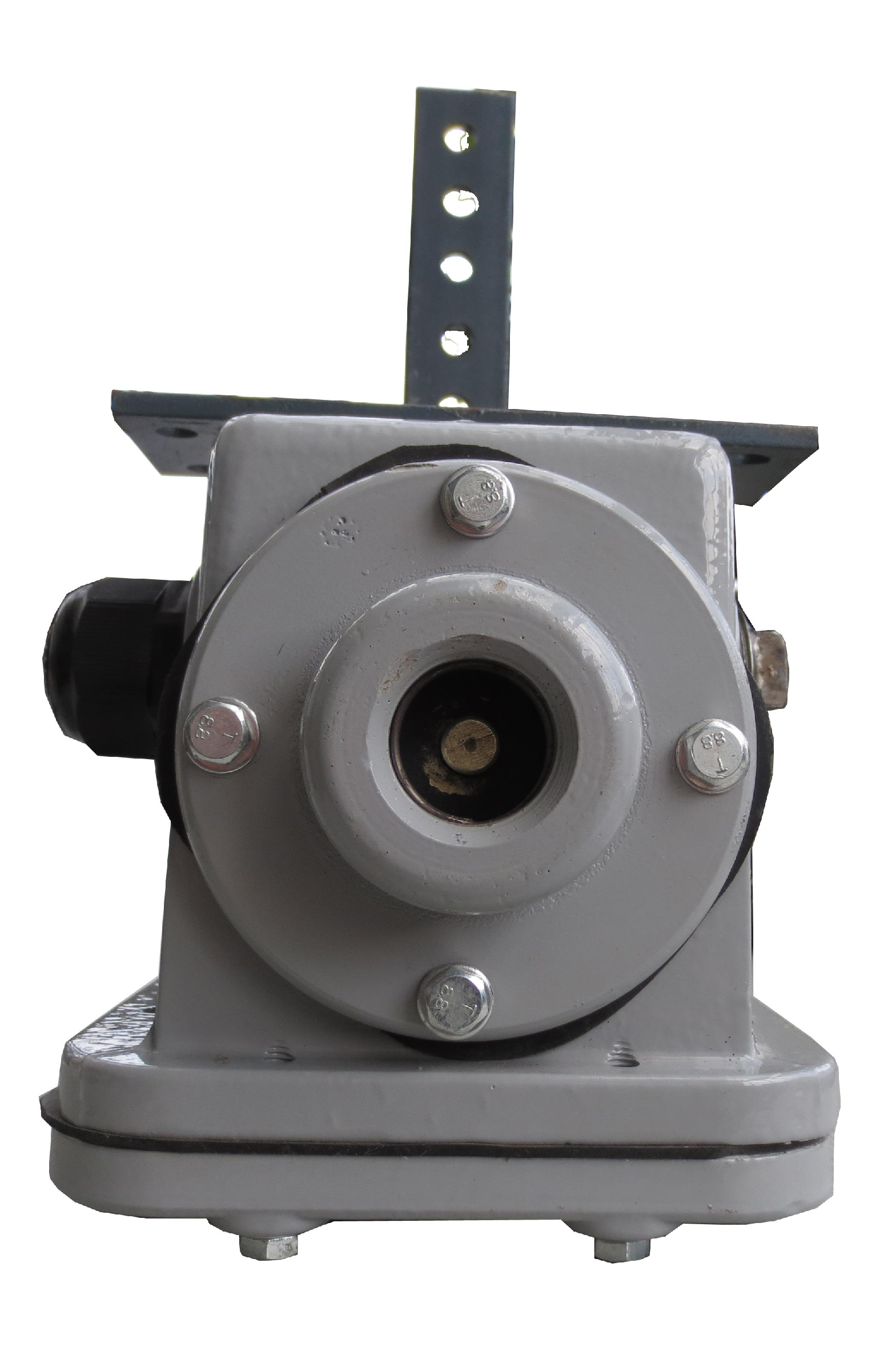

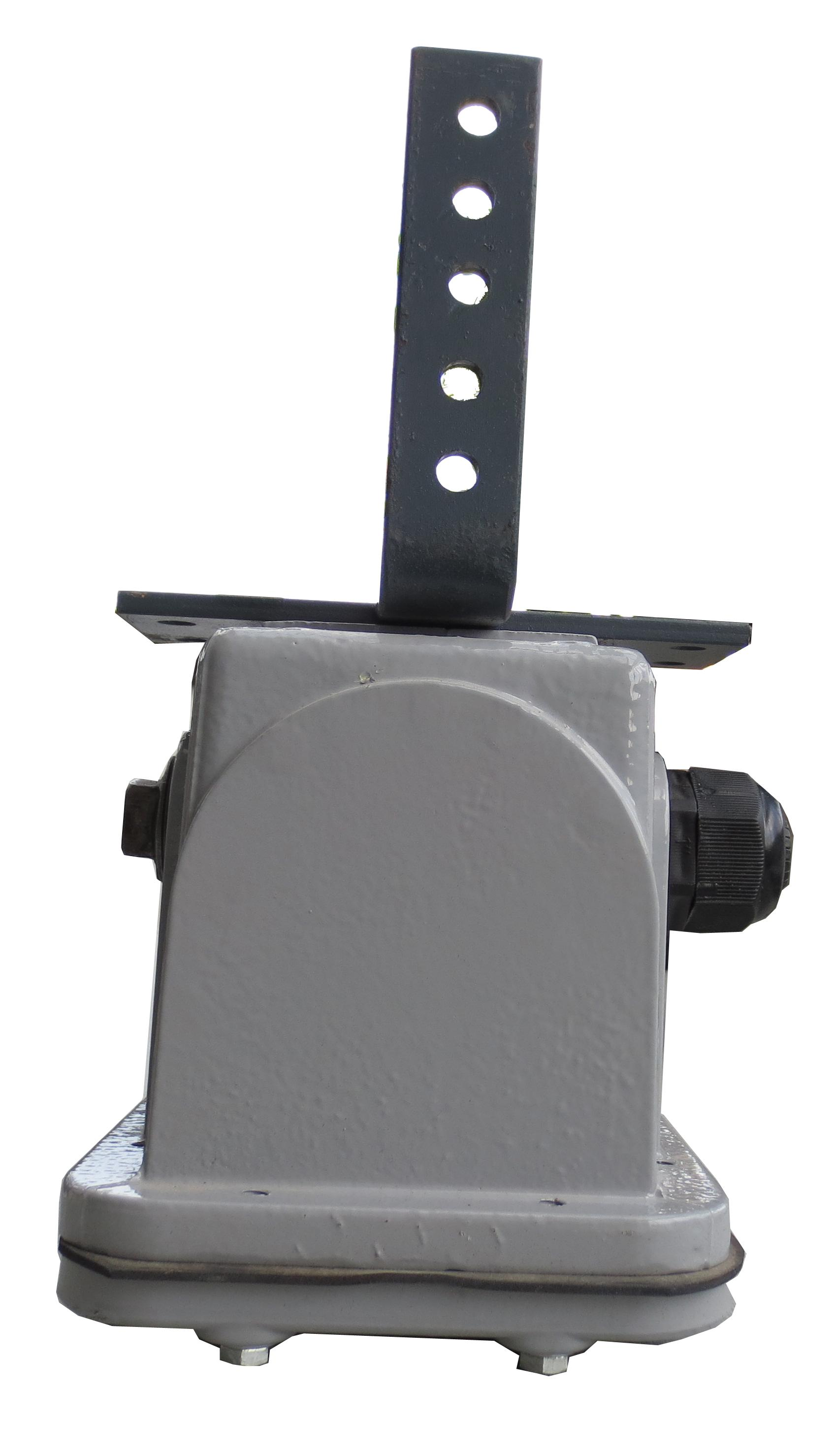

带式输送机输送物料时，尖锐物料、杂物或金属件可能划伤、穿透输送带，造成纵向撕裂。TM-DB-100通过监测区域内的机械触绳动作提供信号，配合控制系统对相应异常进行报警或联锁处理。
检测效果取决于异常物是否进入钢丝绳布置区域并形成有效牵拉。尚未触绳的细小裂纹、内部损伤或其他破损，不能仅凭这一装置保证检出。
· 带式输送机可能出现异物戳穿或破损胶带下垂，能够形成触绳条件的监测位置。
· 输送带两侧具备固定开关和支架的条件，下方能够布置与槽型相配的钢丝绳。
· 现场报警或联锁回路可以接收开关触点信号，并能完成整套动作验证的应用。
现场应预先说明带宽、运行方向、槽型、物料特点及安装空间。涉及防爆要求时，需结合实际供货铭牌、证明文件和现场条件确认适用性。
以下参数按本次《TM-DB-100纵向防爆撕裂保护开关说明书》整理。
项目 | 参数及选型条件 |
应用设备 | 带式输送机 |
安装形式 | 开关成对布置在皮带两侧，配合两段钢丝绳 |
钢丝绳护层 | 聚乙烯外套护层；长度与供货范围需确认 |
触发方式 | 异常物扫落钢丝绳，牵动弹簧球脱离底座，引起微动开关动作 |
作用力 | 说明书标注0.9kg；力值单位及测试条件需核对 |
重量 | 说明书标注5.6kg；单只或成套的计重口径需核对 |
开关配置 | 2个SPDT微型开关，即单刀双掷开关；端子定义按随货资料确认 |
开关额定值 | 20A，125、250或480VAC；按实际负载类型与控制接口核对 |
防护等级 | IP65 |
防爆标注 | 资料标注EXtD A21；完整标志、证明文件及适用条件按实际供货资料核对 |
导线孔 | 标准型两个导线孔，1英寸NPT |
可选表面处理 | 机壳表面镀镍，需结合腐蚀介质及订货配置确认 |
表中开关额定值属于触点参数，不是产品供电范围，也不能直接作为电机主回路的选型依据。IP65为防护等级，不能替代防爆适用条件核对。
应用系统包括成对开关、两段带护套钢丝绳、支撑托架及连接件，并接入外部报警或停机控制回路。说明书描述的绳索连接方式为一端固定在支撑托架，另一端连接开关弹簧球；整体布置应与输送带槽型和现场结构相配。
订货时应确认按单只还是成套供货，逐项列明开关数量、钢丝绳、支架、连接件及电缆接入附件。需要声光报警或控制柜时，另行核对接口与配置。
先确定异常物可能进入皮带下方的位置，核对检测区域能否覆盖该位置。钢丝绳应能传递异常牵拉，同时避免正常运行部件持续碰擦或造成误触。
成对开关、托架和绳索的具体位置，应按实际结构及配套安装资料确认。说明书未给统一安装间隙、绳长或单对保护长度，不能直接套用其他产品的安装数值。
接线时核对两个SPDT开关的端子、外部负载及报警和联锁用途。安装后的试验应验证机械触发、触点变化和控制系统响应；复位方式与恢复运行条件按随货资料及现场控制方案确认。
日常检查可关注钢丝绳护层、固定件、弹簧球状态及动作是否顺畅。出现报警后，应先排查输送带与异物情况，再按现场程序处理和恢复。
输送带出现裂纹就一定会报警吗？
不一定。本产品依赖机械触发，需要异常物或下垂胶带有效牵动钢丝绳，使弹簧球脱座。未形成这一条件的损伤，不能保证检出。
为什么需要成对安装？
说明书采用两侧开关与两段钢丝绳配合的结构，在皮带下方形成与槽型相配的监测布置。采购时应同时核对开关与连接附件，不能仅按一只开关理解整套配置。
2个SPDT是否表示两级报警？
SPDT描述触点形式。两个微型开关不等于具有两种独立触发阈值，报警和停机用途需按端子定义与外部回路设计确定。
20A是否表示可以直接接电机？
不能仅凭这个数值判断。它是资料列出的开关额定参数，应结合负载类别和控制方式核对；输送机停机由配套控制回路实现。
防爆型号适用于哪些现场？
应将现场介质、区域及温度等条件与实际供货产品的完整防爆标志、证明文件对应核对，不能只凭型号名称或EXtD A21简写确定全部适用范围。
动作后会自动恢复运行吗？
本资料未明确复位步骤或自动恢复逻辑。开关复位、报警解除与输送机重新启动应分别按配套资料和控制要求确认。
需要TM-DB-100纵向防爆撕裂保护开关说明书或配置资料，可联系徐州泰默机械设备有限公司。建议提供带宽、槽型、安装位置照片、物料特点、环境条件及报警或联锁要求。
咨询电话：0516-82615430。公司网站：www.xzramsey.com；www.xztaimo.com。
0621fd86c18f56e2b7b937e60f1d9a3f.pdf
“刚标定准、过几天又偏”首先要区分：零点在变、量程在变、测速在变，还是用于比较的物料与统计口径发生了变化。反复修改一个系数，可能把某一天调准，却掩盖真正的故障。
【建议分步处理】
1. 先保存现场状态。导出当前参数、最近一次标定记录、原始累计值和对比称量记录，记录异常出现时间，不先覆盖旧参数。
2. 检查重复性。在机械、流量和速度条件尽量相同的情况下重复试验。若结果一会儿偏高、一会儿偏低，应先处理不稳定因素；一个固定系数不能消除这种离散性。
3. 区分误差形态。空带也累计，优先查零点及附加受力；空带稳定、过料近似固定比例偏差，检查量程、速度系数及参考称量；随流量或速度变化而改变偏差，检查受力、量程覆盖和速度测量。以上只是诊断线索，不能仅凭现象认定某个部件损坏。
4. 对照事件找变化。把误差变化与降雨、温度、积料、张紧调整、托辊更换、皮带接头经过、仪表重启等时间点对应起来。
5. 每次只处理一类已确认的问题，复做零点核查和相应负载试验，使用独立的后续试验验证，不把用于调系数的那次数据当作全部验收证据。
【建议建立的记录】
同一张表中保留日期、空带零点、带速、流量区间、参考质量、皮带秤示值、相对误差、参数版本及维修事件。初期观察周期可根据现场风险设定，不能把“连续观察几天”写成全国统一法定要求。
【结论】
先恢复重复性，再调整准确性，最后验证长期稳定性。制造商原厂维护资料将张紧、皮带状态、测速、传感器以及维修后的复查列入管理内容；本题的分步诊断为在这些原理基础上整理的工程建议。
首先确认是“显示着以前的累计量”，还是“空带时累计量仍持续增加”。历史累计量不为零本身不是故障；确认没有物料后仍持续计量，才需要检查零点、机械状态、测速和累计逻辑。不能一开始就把小流量切除值调大，让问题表面消失。
第一步，确认真的空带。停止上游给料并让尾料排净，检查称重区及回程带的粘料、积水、异物，以及是否存在旁路落料。观察运行时只能在安全位置进行；清扫、拆装和机械调整须按现场规程停机、隔离能源并防止意外启动。
第二步，同步记录空带时的原始载荷、速度、瞬时流量和累计量变化。区分固定偏正、正负波动、按皮带一圈周期波动，以及完全停带后仍累计等不同现象。
第三步，排查称重区的非正常受力。重点看秤架是否被积料顶住、限位件是否接触、托辊是否卡滞、皮带是否跑偏、导料槽或裙边是否影响称重段。制造商维护资料强调，输送机本身也是称重系统的一部分。
第四步，检查测速与电气状态。实际停带却仍有速度值，要查测速脉冲、接线、信号干扰和PLC读取；不能把电机运行命令直接等同于真实带速。
第五步，机械和信号状态稳定后，按该型号说明书，在规定的完整皮带周回条件下核查零点，保存调整前后的值，并复测。变速运行时还要核查不同常用速度下的空带表现。
【判断要点】
若零点存在固定的单位长度载荷偏差，运动的皮带会把这项偏差不断积分成虚假吨位。例：偏差为0.2 kg/m、带速2 m/s时，理论虚假流量为1.44 t/h；此例假设没有切除或其他修正，只用于说明原理。零点检查、量程标定、累计清零是三件不同的事，不能互相替代。
【继续诊断需要的资料】
秤和仪表型号、空带载荷与速度趋势、完整一圈时间、累计量起止读数、近期清扫或维修记录。上述流程为工程排查建议，具体调零条件参照设备说明书及适用规程。
常规皮带秤优先选：基础高出地面（抬高式，无地坑）；只有场地受限、输送机整体标高固定，才考虑和地面齐平（浅地坑）。
注意：这里说的是秤架混凝土基础，不是皮带托辊面，称重托辊必须和前后输送机托辊标高一致，不能高低错台。
✅ 优点
排水最好：撒料、雨水直接流走，传感器、秤架底部不积水，减少腐蚀、零点漂移，高地下水位、砂石 / 矿山粉料现场首选。
检修空间充足：秤架下方能伸手、放工具，方便换传感器、链码标定、清理积料；不用下坑作业，安全。
土建简单省钱：不用挖土坑、不用做坑内防水、集水井、排污泵；原有地坪上直接浇筑独立基础即可。
基础和厂区地坪做隔振缝，地面震动不会直接传导到秤基础，利于计量稳定。
❌ 缺点
基础凸起，地面有台阶，人员、叉车通行要注意安全，必要时做踏步 / 防护栏杆；
输送机整体高度会抬高，要复核上下游溜管、皮带机头机尾标高是否匹配。
✅ 优点
地面平整无台阶，通行顺畅，场地空间狭小、输送机标高不能改动时才考虑。
❌ 缺点（痛点很多）
坑内积料、积水是最大麻烦：物料撒落掉坑底，清理困难；下雨容易积水，泡传感器、接线盒，极易造成漂移、故障，必须配套做坑底找坡 + 集水井 + 排水泵，土建成本高很多。
坑内粉尘潮湿，腐蚀更快；检修要下坑，空间狭小，链码标定、拆装秤架不方便。
基坑土建要做防水、防渗，若地基沉降，会直接影响皮带秤精度。
矿山、砂石、粉煤灰、粉料多、地下水位高 → 抬高基础（高出地面）
车间内，叉车频繁穿梭，输送机标高固定，没有办法抬高 → 浅基坑（齐平），一定要做完善排水
高精度贸易结算皮带秤：优先抬高式，减少积水积料带来零点漂移
土建要点（两种方案都必须遵守）
皮带秤基础必须独立，和周边地坪、输送机支架基础之间留隔振缝隙，不能浇筑成一体，防止振动传递影响称重精度；
基础混凝土要有足够厚度与配筋，防止沉降；
称重段前后至少 3 组过渡托辊的地基同样要坚实。
