纵向撕裂保护开关

在皮带出现由于撕裂、戳破、绞结处损坏或锋利物凸出皮带时，撕裂开关能给监视人员提供联锁信号或关掉输送机，以防止造成更大的损失。

    撕裂开关应成对安装在皮带两侧，由两段钢丝绳连接起来（钢丝绳有聚乙烯外套护层）。绳的一端永久固定在支撑托架上，另一端连接在撕裂开关上的弹簧球上。两段钢绳在皮带下面形成了一个和皮带槽型一致的闭合回路。当有物体戳穿或撕裂的皮带悬吊下来，扫落一条或两条钢绳时，弹簧球被拉出底座，引起两个微动开关发出报警信号或关掉输送机。

工作原理

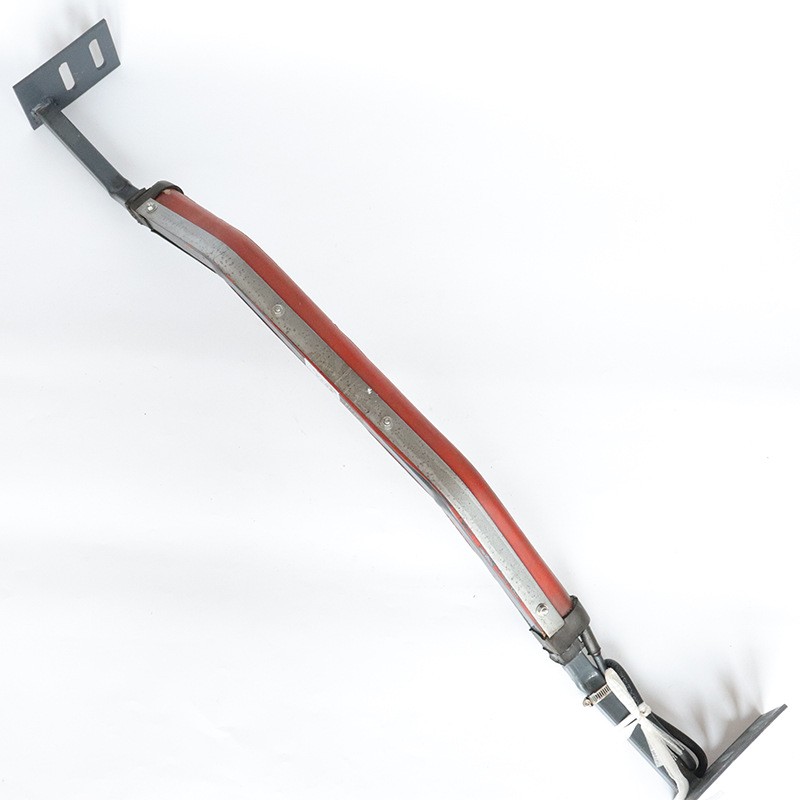

1.ZL系列纵向撕裂监测装置由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有延时功能。

2. 控制箱面板设有报警指示灯，当输送带发生撕裂时，控制电路接收感知器检测出的开关信号，发出报警和停机信号。

产品特性

 该装置具备以下特点： （1）安装方便； （2）检测元件感知器密封性较强，可在恶劣条件下使用； （3）控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障，实现上述撕裂 报警功能四、安装与接线 ZL系列纵向撕裂监测装置由控制箱和感知器组成，控制箱为户外型。一台控制箱可与4～6个感知器配套使用。

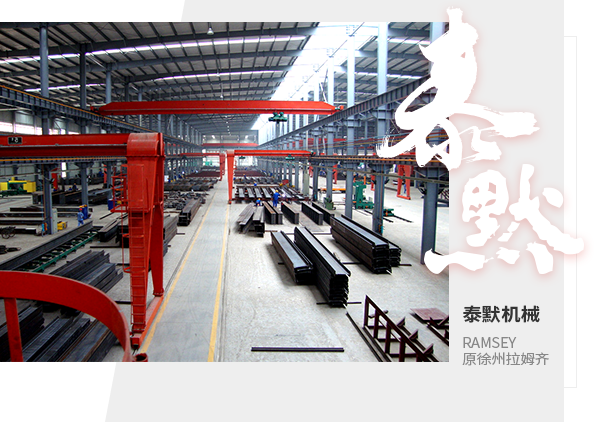

徐州泰默机械设备有限公司的产品系列是专门用于工业过程的运动中称重检查、监视和控制设备，公司产品有皮带秤、皮带称重给料机、混入金属探测器、煤炭和矿物取样系统、水平面指示器、输送机安全开关以及各种其他的专用过程控制仪器组成。 我们为您提供质优的产品，实惠的价格。 经过几十年的努力工作，徐州泰默机械设备有限公司已经成为电力、煤炭、冶金等行业用户的选择品牌控制系统的制造商产品遍布各地近二十年来，产品在市场各行各业使用。徐州泰默机械设备有限公司是从事散料处理过程服务的专业公司，在散料和连续称量领域享有较高的声誉，其服务范围涉及： 称重，配料； 煤，矿物在线采样； 流量测量，探测； 转动设备安全保护； 料位的测量，检查； 包装过程中的金属检测，包装袋重量检测等。

主要技术参数：

1.防护等级：IP55

2.工作电压：AC220V50HZ

3.输出接点：1常开、1常闭一组转换接点

4.接点容量：AC220V5A

5.感知器工作位置：将感知器安装在胶带机导料槽下端之上胶带下面，每组可根据需要安装四支

6.输出延时：1s～5s
